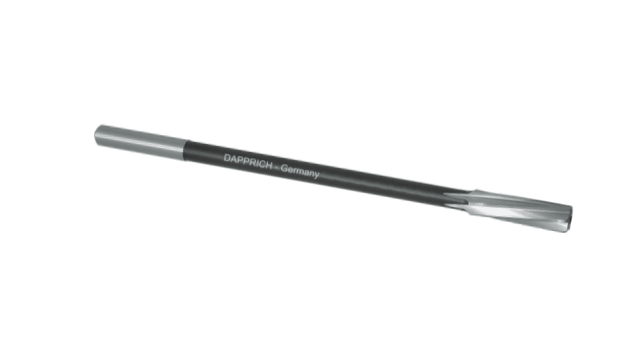

> präzisionsgeschliffen
> genau auf Passung geschliffen
> Hergestellt aus HSSE-Co5-Material (auch VHM möglich)
> Form B/D - spiralgenutet
> Anschnitt 45°
> 10° Linksspirale, rechtsschneidend
> für Durchgangsbohrungen
> Hi-Tech-Bechichtungen je nach Einsatzgebiet (siehe unten)
Ø mm H7 | Artikel- Code | Schneiden- Länge mm | Arbeits- Länge mm | Gesamt- Länge mm | Schaft- Ø mm | Anzahl Schneiden |
---|---|---|---|---|---|---|
1,50 | 73000.015.055 | 12 | 35 | 55 | 1,5 | 6 |
1,50 | 73000.015.065 | 15 | 45 | 65 | 1,5 | 6 |
2,00 | 73000.020.065 | 14 | 45 | 65 | 2,0 | 6 |
2,00 | 73000.020.080 | 20 | 60 | 80 | 2,0 | 6 |
2,50 | 73000.025.075 | 14 | 55 | 75 | 2,5 | 6 |
2,50 | 73000.025.100 | 25 | 80 | 100 | 2,5 | 6 |
3,00 | 73000.030.090 | 14 | 70 | 90 | 3,0 | 6 |
3,00 | 73000.030.120 | 30 | 100 | 120 | 3,0 | 6 |
3,50 | 73000.035.090 | 14 | 70 | 90 | 3,5 | 6 |
3,50 | 73000.035.140 | 30 | 120 | 140 | 3,5 | 6 |
4,00 | 73000.040.105 | 16 | 80 | 105 | 4,0 | 6 |
4,00 | 73000.040.160 | 30 | 135 | 160 | 4,0 | 6 |
4,50 | 73000.045.105 | 16 | 80 | 105 | 4,5 | 6 |
4,50 | 73000.045.180 | 30 | 155 | 180 | 4,5 | 6 |
5,00 | 73000.050.115 | 16 | 90 | 115 | 5,0 | 6 |
5,00 | 73000.050.200 | 30 | 175 | 200 | 5,0 | 6 |
5,50 | 73000.055.115 | 16 | 90 | 115 | 5,5 | 6 |
5,50 | 73000.055.220 | 30 | 195 | 220 | 5,5 | 6 |
6,00 | 73000.060.130 | 16 | 100 | 130 | 6,0 | 6 |
6,00 | 73000.060.250 | 35 | 220 | 250 | 6,0 | 6 |
6,50 | 73000.065.130 | 16 | 100 | 130 | 6,0 | 6 |
7,00 | 73000.070.140 | 18 | 110 | 140 | 7,0 | 6 |
7,00 | 73000.070.250 | 35 | 220 | 250 | 7,0 | 6 |
7,50 | 73000.075.140 | 18 | 110 | 140 | 7,0 | 6 |
8,00 | 73000.080.160 | 18 | 130 | 160 | 8,0 | 6 |
8,00 | 73000.080.250 | 35 | 220 | 250 | 8,0 | 6 |
8,50 | 73000.085.160 | 18 | 130 | 160 | 8,0 | 6 |
9,00 | 73000.090.175 | 18 | 140 | 175 | 9,0 | 6 |
9,00 | 73000.090.250 | 35 | 220 | 250 | 9,0 | 6 |
9,50 | 73000.095.175 | 18 | 140 | 175 | 9,0 | 6 |
10,00 | 73000.100.190 | 20 | 150 | 170 | 10,0 | 6 |
10,00 | 73000.100.250 | 35 | 220 | 250 | 10,0 | 6 |
11,00 | 73000.110.200 | 20 | 160 | 200 | 11,0 | 6 |
12,00 | 73000.120.210 | 20 | 160 | 210 | 12,0 | 6 |
TiN - Titannitrid
Die Ur-Schicht der Beschichtung. Universell in der Zerspanung von leicht zerspanbaren Werkstoffen. Herausragende Eigenschaften sind die hohe Härte sowie ein reaktionsträges, chemisches Verhalten
Monolayer-Schicht mit ca. 2.500HV bei max. 450° C Anwendungs-Temperatur.
TiCN - Titan Carbo-Nitrid
TiCN-Beschichtungen bieten durch Ihre hohe Härte eine zusätzlich verbesserte Verschleißbeständigkeit bei abrasiver Beanspruchung. Auch für die Zerspanung höherwertiger Stähle geeignet (Nasszerspanung!),
Monolayer-Schicht (gradiert) mit ca. 3.000HV bei
max. 400° C Anwendungs-Temperatur.
TiALN - Titan-Aluminiumnitrid
Die TiALN-Beschichtung zeichnet sich durch ihre Härte und Temperaturbeständigkeit, sowie einer voroxidierten Oberfläche aus. Besonders geeignet auch für die Trockenzerspanung.
Monolayer-Schicht (gradiert) mit ca. 3.200HV bei
max. 800° C Anwendungs-Temperatur.
ZrN - Titanfreies Zirkon
Sehr gute Duktilität, sehr glatte Oberfläche. Keine Kantenverrundung- Schneidkanten bleiben scharf.
Optimal für Bearbeitung von Alu, Kupfer, Messing, Titanlegierungen und Kunststoffe.
Multilayer-Schicht mit ca. 2.400HV bei max. 600° C
Anwendungs-Temperatur.
AlTiSi
HiPerformance Schicht für schwer zerspanbare Materialien und Super-Legierungen. Auch für Mikro-Werkzeuge.
Multilayer-Schicht mit ca. 4.000HV bei max. 1.100°C Anwendungs-Temperatur.
naCo Blue
HiPerformance Schicht für hart und schwer zerspanbare Materialien. 62HRC.
Extrem hohe Warmhärte und Oxidations-Beständigheit.
Für Nass- und Trocken-Bearbeitung.
Nanocomposite Schicht mit ca. 4.000HV bei max. 1.200°C Anwendungs-Temperatur.
CrN-Prisma
Amorphe, glasähnliche Deckschicht im PECVD-Verfahren hergestellt.
Optimal für die Zerspanung von Holz, Aluminium und glasfaserverstärkten Kunststoffen. Deutliche Entformungs-Verbesserung in der Kunststoffindustrie.
Nanocomposite Schicht mit ca. 2.500HV bei max. 500° C Anwendungs-Temperatur.
DLC - Diamond like Carbon
Amorphe diamantähnliche Kohlenstoffschicht mit hoher Verschleißbeständigkeit und hervorragenden Reibungs- und Antihaft-Eigenschaften.
Nanoschicht mit ca. 2500HV bei max. 400°C Anwendungs-Temperatur.
